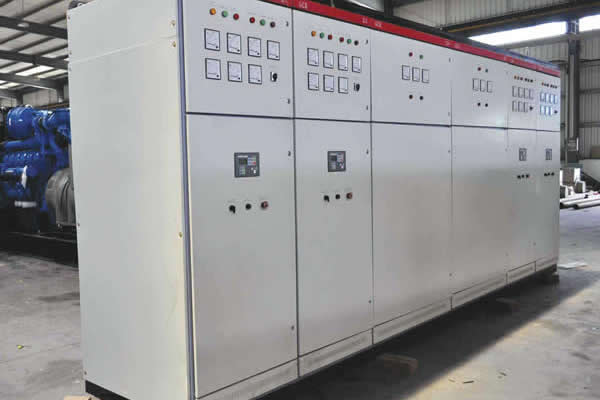

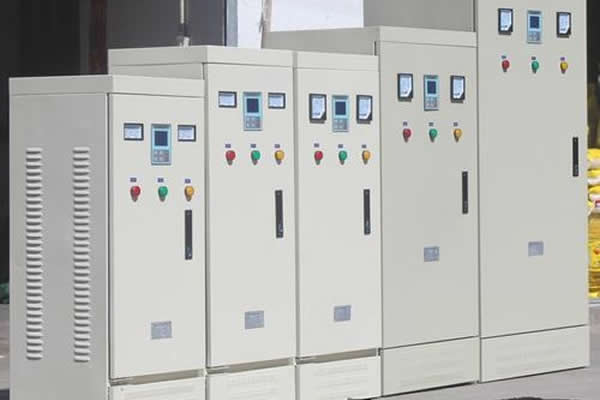

戶外降壓啟動柜

降壓啟動他是以犧牲功率為代價來換取降低啟動電流來實現的。所以不能一概而以電機功率的大小來確定是否需采用降壓啟動，還得看是什么樣的負載，一般在需要啟動時負載輕運行時負載重尚可采用降壓啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%（我記憶中）為了不形成對電網電壓過大的沖擊所以要采用降壓啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用降壓啟動。只有鼠籠型電機才采用降壓啟動。
電機啟動電流近似與定子的電壓成正比，因此要采用降低定子電壓的辦法來限制啟動電流，即為降壓啟動又稱減壓啟動。

產品分類： 啟動柜系列

型號：XJ01-75KW

功率：22KW-800KW

電壓：380V/660V

質保：三年

備注：功率大小、電壓、型號均可定制

一、 概述

XJ01系列自耦減壓起動柜適用于交流380/660v伏功率至800千瓦的三相鼠籠型感應電動機作為降壓起動之用，系列用自耦變壓器降壓的方法以改善當電動機起動時對輸電網絡的影響。

二．性能特點

本產品起動電動機時，電源進線的起動電流，不超過電動機額定電流的3～4倍，其最大起動時間為二分鐘(包括一次或連續數次起動時間的總和)，若連續起動時間總和已達二分鐘，則起動后的冷卻時間，應不少于4小時才能再次起動，因此本產品僅作長時間歇起動之用，不適宜在頻繁操作條件下使用。

三、使用環境條件

(1).海拔高度不超過1000米。

(2).周圍介質溫度不高于+40℃，不低于-30℃。

(3).空氣相對溫度不大于85%。

(4).振幅不大于0.5毫米，頻率不大于每分鐘600次的振動。

(5).與垂直面的傾斜度不超過5度。

(6).與無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

四．技術參數和規格型號

1． 起動柜的熱繼電器整定值：
(1) 75KW及以下者需整定在IH值上

(2) 115KW以上者需整定在XIH值上。

IH--所控制電動機的額定電流。

X—控制箱內電流互感器變比。

五、訂貨須知(訂貨時請用戶提供以下資料)

·產品型號及規格；訂貨數量；

·所配電動機型號、功率、電壓、電流；

·所配機械負荷類別及工作制；

·交貨期、數量、提貨方式等；

·其他與本產品正常使用條件下不符合的特殊要求；訂貨時共同協商確定

用戶在購買產品時，請明確以下幾點：

1；變壓器基本型號、規格、容量及數量

2；變壓器的初級、次級電壓

3，外形尺寸僅供參考，如有要求尺寸，訂貨時請說明

4，用戶如有特殊要求，本公司可以按用戶要求設計
