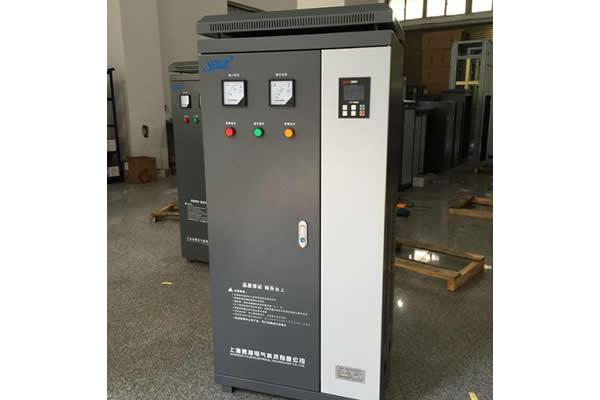

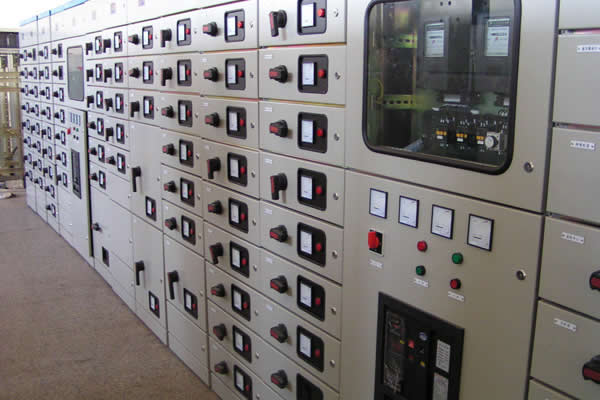

軟啟動柜

產品分類： 啟動柜系列

型號：DXR1

功率：22KW-800KW

電壓：380V/660V

質保：三年

備注：功率大小、電壓、型號均可定制

1：概述

交流鼠籠型異步電動機是應用最為廣泛的用電設備。電機軟起動器智能化技術的應用，使起動設備越耒越具有吻合負載特性，對設備電網沖擊小，工作性能穩定可靠。

DXR1系列軟起動柜，廣泛應用于冶金、化工、建筑、水泥、礦山、環保等所有領域的電機傳動設備。是傳統的星三角起動、電抗器起動、自耦降壓起動的理想更新?lián)Q代產品。

DXR1系列軟起動柜以先進的微處理器為核心，控制大功率晶閘管組件，具有限流起動、電圧斜坡起動、軟停車功能、參數可根據負載自行設定、并具有過流、短路、過載、缺相等多種保護。軟起動裝置按設定規律上升，使受控電機轉矩按優化的加速曲線完成起動過程后，由旁路接觸噐工作，關斷晶閘管組件。

2：系列軟起動器功能

☆ 釆用雙単片機全自動控制；

☆ 起動轉矩電流、電壓、時間可按負載不同靈活設定，取得最佳的電流曲線和最住的轉矩控制特性；

☆ 對電機提供了平滑的漸進的起動過程，減少起動電流對電網的沖擊，降低設備的振動和噪聲，延長了機械傳動系統的使用壽命；

☆ 起動電流可根據負載調整，減小起動損耗，以最小的電流產生最佳轉矩；

☆ 軟停車特性即大大延長電氣觸頭壽命，以滿足不同場合下機械需求；

☆ 具有過流、過載、短路、過熱、電源缺相、輸出缺相保護；

☆ 方便的外控接囗具有多種功能：延時起動控制、瞬?？刂啤⑵饎友訒r繼電器輸出、故障繼電器輸出；

☆ 對輸入電源無相序要求；

☆ 自帶標準的485接囗；

3: 主回路接線示意圖

4: 控制原理圖

說明：
1、1和2號端子控制旁路接觸器的接點，是無源繼電器輸出點。

2、7號端子斷開為瞬停，8號端子斷開為軟停，9號端子接通為軟起，10號端子為公用端。

3、5和6號端子為時間繼電器接點與軟起動器同步延時。

4、7號端子瞬停自復位可編程。

5、鍵盤和外接按鈕操作轉換設定由參數設置（詳細說明請閱讀說明書）

6、控制模式：限流型和電壓斜坡型可任意設置。
